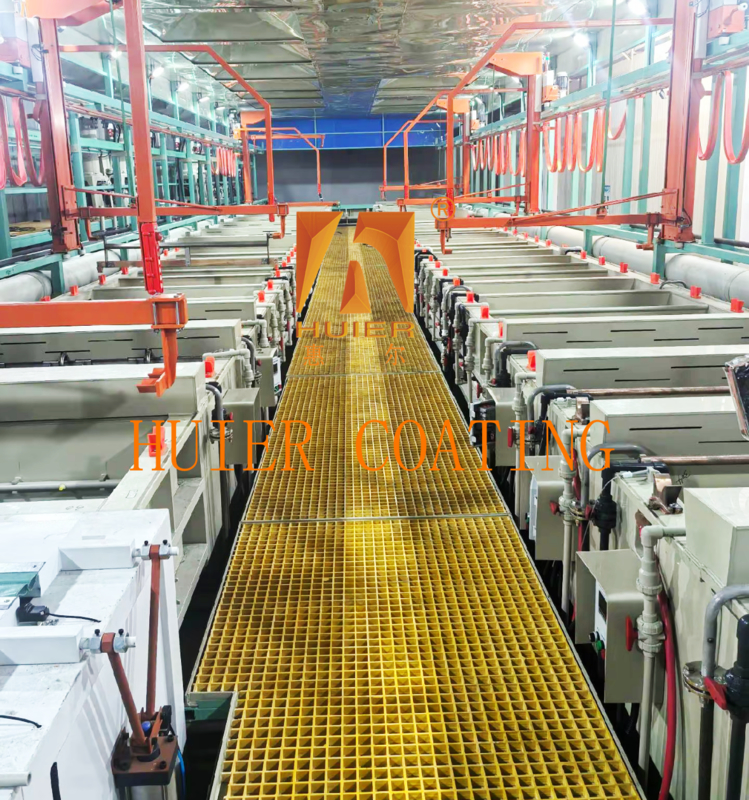

অটোমোটিভ হার্ডওয়্যার শিল্পের জন্য ইলেক্ট্রোপ্লেটিং অক্সিডেশন উৎপাদন লাইন

সরঞ্জামের বিবরণ:

I. প্রক্রিয়া প্রবাহ

1। প্রিট্রেটমেন্ট পর্যায়ে:
অতিস্বনক অবনতি → রাসায়নিক রাউজেনিং → অ্যাক্টিভেশন → জল ধোয়া;

2। ইলেক্ট্রোপ্লেটিং পর্যায়:
রাসায়নিক তামা ধাতুপট্টাবৃত (নীচের স্তর) → ইলেক্ট্রোপ্লেটেড কপার (10-20μm) → আধা-উজ্জ্বল নিকেল (5-15μm) → পোস্ট-চিকিত্সা (প্যাসিভেশন, শুকনো);

3। চিকিত্সা পরবর্তী: জল ধোয়া → হট এয়ার শুকানো (80-120 ℃) → স্বয়ংক্রিয় উপাদান সংগ্রহ।

2। প্রযুক্তিগত পরামিতি

উত্পাদন ক্ষমতা: একক লাইন দৈনিক প্রসেসিং ক্ষমতা 500-3000 টুকরা (ওয়ার্কপিসের আকার এবং লেপ বেধের উপর নির্ভর করে);

লেপ নির্ভুলতা: বেধ বিচ্যুতি ≤5%, জারা প্রতিরোধের 48 ঘন্টারও বেশি সময় ধরে ক্যাস পরীক্ষায় পৌঁছায়;

বর্তমান পরিসীমা: তামা ধাতুপট্টাবৃত 1-3A/DM², নিকেল ধাতুপট্টাবৃত 2-5A/DM²;

প্রযোজ্য স্তরগুলি: ধাতব অংশগুলি (যেমন অটো পার্টস), ইঞ্জিনিয়ারিং প্লাস্টিক (এবিএস, পিসি/অ্যাবস অ্যালো) ইত্যাদি

3। ডিজাইন বৈশিষ্ট্য

মডুলার সম্প্রসারণ: র্যাক/রোলার প্লেটিং মোড স্যুইচিং সমর্থন করে, প্লেটিং ট্যাঙ্ক যুক্ত করতে পারে বা স্টেশন বিন্যাস সামঞ্জস্য করতে পারে;

শক্তি সঞ্চয় এবং পরিবেশগত সুরক্ষা: পালস রেকটিফায়ার পাওয়ার সাপ্লাই 20%-30%শক্তি, অ্যাসিড কুয়াশা সংগ্রহের টাওয়ার পরিশোধন দক্ষতা ≥95%, বর্জ্য জল পুনরায় ব্যবহার সিস্টেম দূষণ হ্রাস করে;

উচ্চ সামঞ্জস্যতা: অটোমোবাইল, ইলেকট্রনিক্স, হার্ডওয়্যার এবং অন্যান্য শিল্পের চাহিদা মেটাতে তামা, নিকেল, ক্রোমিয়াম, খাদ এবং অন্যান্য প্লেটিং প্রকারের সাথে খাপ খাইয়ে নিন।

4। অ্যাপ্লিকেশন পরিস্থিতি

স্বয়ংচালিত শিল্প: শক শোষণকারীদের হার্ড ক্রোম ধাতুপট্টাবৃত, মোটরসাইকেলের আনুষাঙ্গিকগুলির মাল্টি-লেয়ার নিকেল ধাতুপট্টাবৃত;

বৈদ্যুতিন ডিভাইস: সংযোগকারী এবং টার্মিনালগুলি হ'ল তামা-নিকেল ধাতুপট্টাবৃত (অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, পরিধান-প্রতিরোধী);

আলংকারিক অংশগুলি: বাথরুমের আনুষাঙ্গিকগুলির অনুকরণ সোনার ধাতুপট্টাবৃত, হোম অ্যাপ্লায়েন্স শেলগুলির উচ্চ-চকচকে নিকেল-ক্রোম প্লেটিং।

প্রধান কাঠামো এবং উপাদান:

1। প্রিট্রেটমেন্ট সিস্টেম

1। আল্ট্রাসোনিক ক্লিনিং মেশিনটি ইউপিভিসি অগ্রভাগ এবং নিকাশী সিস্টেম ব্যবহার করে মাল্টি-স্টেজ স্প্রে (অবনতি → পিকিং → জল ধোয়া) দিয়ে সজ্জিত রয়েছে যাতে স্তরটির পৃষ্ঠের পরিষ্কার-পরিচ্ছন্নতা 5μm পৌঁছায় তা নিশ্চিত করতে;
কিছু মডেল জটিল ওয়ার্কপিসগুলির পরিষ্কারের প্রভাব উন্নত করতে একটি ঘোরানো নিক্ষেপ প্রক্রিয়া একীভূত করে।
2। রাসায়নিক রাউজেনিং এবং অ্যাক্টিভেশন ট্যাঙ্কটি লেপের আঠালোকে বাড়ানোর জন্য একটি মাইক্রোপারাস কাঠামো গঠনের জন্য অ্যাসিড বা ক্রোমিক অ্যাসিড দ্রবণের মাধ্যমে সাবস্ট্রেটের পৃষ্ঠকে রুফ করে;
প্যালাডিয়াম লবণ/সিলভার অ্যামোনিয়া অ্যাক্টিভেশন ট্যাঙ্কটি পৃষ্ঠটিকে অনুঘটক করে একটি সক্রিয় ধাতব স্তর গঠনের জন্য, পরবর্তী বৈদ্যুতিন প্রচারের জন্য প্রতিক্রিয়া সাইট সরবরাহ করে।

2। ইলেক্ট্রোপ্লেটিং সিস্টেম

1। কপার/নিকেল প্লেটিং ট্যাঙ্ক গ্রুপ ট্যাঙ্ক বডিটি অ্যাসিড এবং ক্ষার প্রতিরোধী পিপি বা 316L স্টেইনলেস স্টিল দিয়ে তৈরি, একটি স্থগিত অ্যানোড (তামা বল এবং নিকেল ব্লকযুক্ত লোডযুক্ত টাইটানিয়াম ঝুড়ি) এবং একটি বিন্দু ম্যাট্রিক্স ইলেক্ট্রোড লেআউট, যার বর্তমান ঘনত্ব বিতরণ বিচ্যুতি ≤5%এর সাথে সজ্জিত;
তরল স্তরের অ্যালার্ম এবং প্রচলন পরিস্রাবণ সিস্টেম (পরিস্রাবণের নির্ভুলতা ≤5μm) সহ স্বয়ংক্রিয় প্যারামিটার সামঞ্জস্য (ওয়ার্কপিস আকারে প্রবেশের পরে বর্তমান এবং সময় গণনা করুন) সমর্থন করে।
‌2। রোলারস এবং হ্যাঙ্গারস ‌german সিমোনা-পিপি মেটেরিয়াল রোলারস (অ্যাপারচার φ1.2-5 মিমি) বা স্ব-লকিং চক হ্যাঙ্গারগুলি অভিন্ন লেপ কভারেজ নিশ্চিত করার জন্য ব্যারেল প্লাটিং/হ্যাং প্লেটিং মোডের জন্য উপযুক্ত;
কিছু হ্যাঙ্গারের অন্তর্নির্মিত ঘোরানো প্রক্রিয়া রয়েছে এবং জটিল অংশগুলির বৈদ্যুতিন মানের (যেমন স্বয়ংচালিত অংশ) উন্নত করতে 360 ° ফ্লিপিং সমর্থন করে।

3 .. পৌঁছে দেওয়া এবং উত্তোলন ব্যবস্থা ‌‌

1। গ্যান্ট্রি ক্রেন এবং ট্র্যাকগুলি চেইন বা নাইলন রিইনফোর্সড বেল্ট দ্বারা চালিত হয়, 50-990 কেজি উত্তোলন ক্ষমতা এবং ≤1 মিমি এর অবস্থান যথার্থতা সহ;
উল্লম্ব উত্তোলন + সার্কুলার ট্র্যাক অপারেশন, অ্যাডজাস্টেবল বিট টাইম (28-60 সেকেন্ড/স্টেশন) এবং মাল্টি-প্রক্রিয়া স্যুইচিংয়ের সাথে অভিযোজ্য সমর্থন করুন।
‌2। স্বয়ংক্রিয় কনভেয়র লাইনগুলি ‌লাইনার বা বৃত্তাকার বিন্যাস, অবিচ্ছিন্ন খাওয়ানো, স্লট-হপিং অপারেশন এবং ফল্ট বাধা মেমরি ফাংশনগুলি পিএলসি নিয়ন্ত্রণের মাধ্যমে অর্জন করা হয়।

4। নিয়ন্ত্রণ ব্যবস্থা

1। পিএলসি+এইচএমআই ইন্টিগ্রেটেড মডিউল টাচ স্ক্রিনটি বর্তমান ঘনত্ব (1-5A/DM²), তাপমাত্রা (± 1 ℃) এবং সময় পরামিতি সেট করে এবং রিয়েল টাইমে পিএইচ মান এবং সঞ্চালনের স্থিতি পর্যবেক্ষণ করে;
সরঞ্জামের স্থিতিশীলতা উন্নত করতে ফল্ট স্ব-ডায়াগনোসিস, প্রোডাকশন রিপোর্ট প্রজন্ম এবং দূরবর্তী পর্যবেক্ষণকে সমর্থন করে।
2। তাপমাত্রা নিয়ন্ত্রণ এবং বিদ্যুৎ সরবরাহ সিস্টেম পিআইডি অ্যালগরিদম প্লেটিং সলিউশন তাপমাত্রা (সাধারণ তাপমাত্রা -70 ℃) সামঞ্জস্য করে, ডাল রেকটিফায়ার পাওয়ার সাপ্লাই (শক্তি সঞ্চয় 20%-30%) সহ;
± 0.5μm এর লেপ বেধের যথার্থতা নিশ্চিত করতে ধ্রুবক বর্তমান/ধ্রুবক ভোল্টেজ মোড স্যুইচ করা যেতে পারে।

5। সহায়ক সিস্টেম

1। পরিবেশগত সুরক্ষা চিকিত্সা ডিভাইস অ্যাসিড কুয়াশা সংগ্রহের টাওয়ার (পরিশোধন দক্ষতা ≥95%) + পরিবেশগত নির্গমন মান পূরণের জন্য শ্রেণিবদ্ধ বর্জ্য জল পুনঃব্যবহার সিস্টেম;
বদ্ধ ট্যাঙ্ক ডিজাইন তরলটির অস্থিরতা হ্রাস করে এবং পরিবেশ দূষণ হ্রাস করে।
2। সুরক্ষা সুরক্ষা মডিউলটি মানব-মেশিন সহযোগিতার সুরক্ষা নিশ্চিত করতে অ্যান্টি-সংঘর্ষ সেন্সর, জরুরী স্টপ বোতাম এবং ফুটো সুরক্ষা ডিভাইস দিয়ে সজ্জিত।
Keykey নকশা বৈশিষ্ট্য ‌
D মোডুলার এক্সপেনশন ‌: প্লেটিংয়ের ধরণের স্যুইচিং (যেমন তামা-নিকেল খাদ, অনুকরণ সোনার ধাতুপট্টাবৃত) এবং উত্পাদন লাইনের সম্প্রসারণ (নতুন প্লেটিং ট্যাঙ্ক বা ওয়ার্কস্টেশন যুক্ত করা) সমর্থন করে;
‌ হাই সামঞ্জস্যতা ‌: ধাতব অংশ (অটো পার্টস), ইঞ্জিনিয়ারিং প্লাস্টিক (এবিএস, পিসি/এবিএস) এর মতো বিভিন্ন স্তরগুলির সাথে অভিযোজ্য;
‌ উচ্চ দক্ষতা এবং স্থিতিশীলতা: 500-3000 টুকরা একক লাইন দৈনিক উত্পাদন ক্ষমতা, ফলন হার ≥98%।

বৈশিষ্ট্য:

1. উচ্চ ব্যয় কর্মক্ষমতা: গ্রাহকের পণ্য অবস্থান এবং উন্নয়ন কৌশল এবং ভিত্তি হিসাবে অর্থনৈতিক সাধ্যের উপর ভিত্তি করে আমরা সেরা ব্যয়ের কর্মক্ষমতা অর্জন করি।
২. উচ্চতর স্বয়ংক্রিয় শিল্প সরঞ্জাম সহ সরঞ্জামগুলির উন্নত এবং সূক্ষ্ম নকশা ধারণা একটি আধুনিক এবং উন্নত উদ্যোগের চিত্র প্রদর্শন করে।
3। এটির উচ্চ অভিযোজনযোগ্যতা রয়েছে, বর্তমান উত্পাদন প্রয়োজনীয়তাগুলি পূরণ করে এবং বিকাশের জন্য সংরক্ষণের ঘর সংরক্ষণের জন্য, ভবিষ্যতে বর্ধিত উত্পাদন এবং উন্নত মানের প্রয়োজনীয়তা বিবেচনা করে।
৪. সম্পূর্ণ সরঞ্জাম ইনস্টলেশনটির প্রতি মিনিটের বিশদটি কঠোরভাবে নিয়ন্ত্রিত হওয়ার সাথে আইএসও 900 গুণমান পরিচালন ব্যবস্থাকে কঠোরভাবে মেনে চলে।
