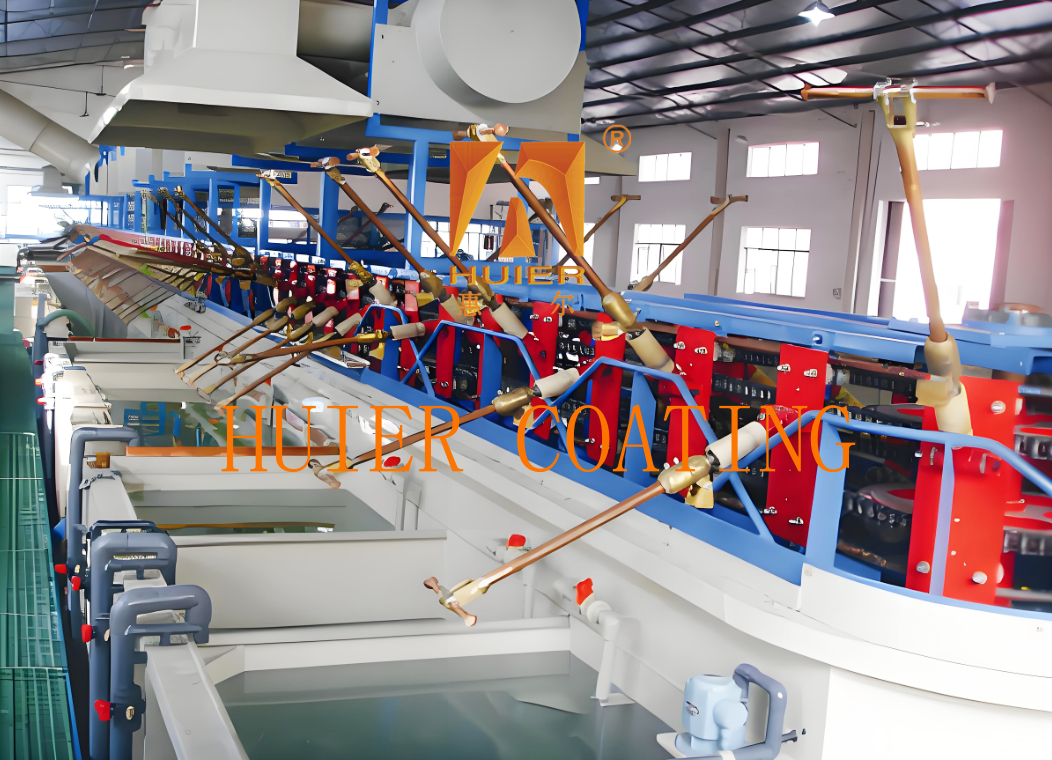

উচ্চ ফলনের শিল্প ব্যবহারের জন্য মডুলার ইলেক্ট্রোপ্লেটিং উৎপাদন লাইন

সরঞ্জামের বর্ণনাঃ

1. প্রক্রিয়া প্রবাহ

খাওয়ানো → ডিগ্রেসিং/পিকলিং (হাইড্রোক্লোরিক অ্যাসিড বা ক্ষারীয় দ্রবণ) → ইলেক্ট্রোপ্লেটিং (জিংক/নিকেল প্লেটিং,বর্তমান ঘনত্ব 1-5A/dm2) → তিন ধাপে জল ধোয়া → প্যাসিভেশন → সেন্ট্রিফুগাল ডিহাইড্রেশন (800-1200r/min) → শুকানো (60-80°C গরম বাতাস) → আনলোডিং.

2প্রযুক্তিগত সুবিধা

উচ্চ আউটপুটঃ অবিচ্ছিন্ন অপারেশন মোডে, একটি একক লাইনের দৈনিক প্রসেসিং ক্ষমতা 2-5 টন পৌঁছতে পারে, যা ভর উত্পাদনের চাহিদা পূরণ করতে পারে।
কম শক্তি খরচঃ যান্ত্রিক চেইন ট্রান্সমিশন হল প্রধান পদ্ধতি, এবং শক্তি খরচ হাইড্রোলিক সিস্টেমের তুলনায় 30%-40% কম।
পরিবেশ সুরক্ষা সম্মতিঃ RoHS এবং ক্রোমমুক্ত প্যাসিভেশন প্রয়োজনীয়তা অনুসারে বন্ধ ট্যাঙ্ক + অ্যাসিড মোম সংগ্রহ টাওয়ার (পরিষ্কারের দক্ষতা ≥ 90%) ।
সহজ রক্ষণাবেক্ষণঃ মডুলার কাঠামো নকশা, পরিবর্তন সময় ≤15 মিনিট, তৈলাক্তকরণ সিস্টেম যান্ত্রিক পরিধান হ্রাস।

3. প্রযুক্তিগত পরামিতি

4. অ্যাপ্লিকেশন দৃশ্যকল্প

‌
হার্ডওয়্যার উত্পাদন : ছোট ধাতব অংশ যেমন স্ক্রু এবং স্প্রিংগুলির জন্য জিংক / নিকেল প্রলেপ, লবণ স্প্রে প্রতিরোধের ≥480 ঘন্টা। ইলেকট্রনিক উপাদানঃ সংযোগকারী পরিচিতির জন্য সিলভার / টিন প্রলেপ,পৃষ্ঠের প্রতিরোধ ≤0.05Ω. প্লাস্টিকের প্রলেপঃ বাথরুমের আনুষাঙ্গিকগুলির জন্য রাসায়নিক নিকেল প্রলেপ, রঙের অভিন্নতার ত্রুটি ≤±5%

প্রধান কাঠামো এবং উপাদানঃ

1ট্র্যাক সিস্টেম
বৃত্তাকার আরোহণের বিন্যাসঃ খাঁজগুলি বৃত্তাকার ট্র্যাক বরাবর সাজানো হয়, এবং হ্যাঙ্গারের অবিচ্ছিন্ন আরোহণ এবং উত্তোলন কর্ম চেইন ট্রান্সমিশনের মাধ্যমে উপলব্ধি করা হয়।অনুভূমিক পিচ হার্ট টাইম অনুযায়ী নিয়ন্ত্রিত হতে পারে (15-50 সেকেন্ড).
ট্রান্সমিশন মেশিনঃ ভেরিয়েবল ফ্রিকোয়েন্সি স্পিড মোটর চেইন চালায়, যা উল্লম্ব উত্তোলন এবং অনুভূমিক আন্দোলনের সিঙ্ক্রোন অপারেশন সমর্থন করে,এবং একক বাহু লোড ≤7kg (ছোট ওয়ার্কপিসের জন্য উপযুক্ত), এবং লোড ক্ষমতা 30kg পর্যন্ত প্রসারিত করা যেতে পারে (উল্লম্ব উত্তোলন টাইপ) ।

২. হ্যাঙ্গার এবং ট্রান্সফার ডিভাইস
মাছ ধরার টাইপ হ্যাঙ্গারঃ টাইটানিয়াম খাদ বা পিপি উপাদান থেকে হ্যাঙ্গার, ছোট কাজ টুকরা যেমন স্ক্রু এবং সংযোগকারী (φ50mm কম) জন্য উপযুক্ত,এবং detachable নকশা দ্রুত পরিবর্তন এবং মাল্টি-প্লেটিং সুইচিং সমর্থন করে.
পজিশনিং সিস্টেমঃ ফটো ইলেকট্রিক সেন্সর যান্ত্রিক সীমা ডিভাইসের সাথে সহযোগিতা করে যাতে হ্যাঙ্গারের পজিশনিং নির্ভুলতা ≤±0 হয়।5mm আরোহণ প্রক্রিয়ার সময় প্লেইটিং তরল এবং সংলগ্ন খাঁজ দূষণের ঝরনা এড়ানোর জন্য.

3ট্যাংক ইউনিট
ফাংশনাল কনফিগারেশনঃ প্রক্রিয়া প্রবাহ অনুযায়ী, বৈদ্যুতিন প্লাস্টিং ট্যাঙ্ক, pickling ট্যাঙ্ক, ওয়াশিং ট্যাঙ্ক, ইত্যাদি কনফিগার করা হয়।ট্যাংক শরীরের এসিড কুয়াশা এবং plating সমাধান অপচয় হ্রাস করার জন্য পিপি / পিভিসি উপাদান একটি সম্পূর্ণরূপে বন্ধ নকশা গ্রহণ.
তরল সার্কিট সঞ্চালনঃ চৌম্বকীয় পাম্পটি একটি 5μm নির্ভুলতা ফিল্টার দিয়ে সজ্জিত, এবং লেপ সমাধান পুনর্ব্যবহারের হার ≥95%, লেপের অভিন্নতা নিশ্চিত করে (ত্রুটি ≤±5%) ।

4নিয়ন্ত্রণ ব্যবস্থা
পিএলসি ইন্টিগ্রেটেড কন্ট্রোলঃ ইলেক্ট্রোপ্লেটিং পরামিতিগুলির একাধিক সেট পূর্বনির্ধারণ করুন (বর্তমান ঘনত্ব 1-5A / dm2, তাপমাত্রা 25-60°C), স্বয়ংক্রিয় অ্যালার্ম সমর্থন করুন,ত্রুটিযুক্ত বন্ধ এবং ট্যাঙ্ক ছাড়ার প্রক্রিয়া (যেমন প্যাসিভেশনের পরে ওয়াশিং ট্যাঙ্কটি ছাড়ানো).
তাপমাত্রা নিয়ন্ত্রণ মডিউলঃ টাইটানিয়াম হিটিং টিউব ট্যাংক তরল তাপমাত্রা ওঠানামা ≤ ± 1 °C বজায় রাখে,এবং অপ্রত্যক্ষ শীতল সিস্টেম প্লাটিং সমাধান ব্যর্থ হতে কারণ থেকে overheating প্রতিরোধ করে.

5. পরিবেশ সুরক্ষা এবং সহায়ক সিস্টেম
অ্যাসিড কুয়াশা চিকিত্সাঃ বন্ধ ট্যাংক শরীর একটি ক্ষারীয় তরল স্প্রে টাওয়ার দিয়ে সজ্জিত করা হয় এবং অ্যাসিড কুয়াশা পরিশোধন দক্ষতা ≥ 90% হয়,যা RoHS এবং ক্রোমিয়াম মুক্ত প্যাসিভেশনের প্রয়োজনীয়তা পূরণ করে.
বর্জ্য জল পুনরায় ব্যবহারঃ RO বিপরীত অস্মোসিস সিস্টেমটি ≥80% বর্জ্য জল পুনরায় ব্যবহারের হার অর্জন করে, একটি সিওডি মান ≤50mg/L, এবং পরিবেশগত নির্গমন মান পূরণ করে।

বৈশিষ্ট্যঃ

1উচ্চ খরচ কর্মক্ষমতাঃ গ্রাহকের পণ্য অবস্থান এবং উন্নয়ন কৌশল উপর ভিত্তি করে, এবং অর্থনৈতিক সাশ্রয়ী মূল্যের ভিত্তি হিসাবে, আমরা সর্বোত্তম খরচ কর্মক্ষমতা অর্জন।
2এই সরঞ্জামগুলির উন্নত এবং সূক্ষ্ম নকশা ধারণা, অত্যন্ত স্বয়ংক্রিয় শিল্প সরঞ্জামগুলির সাথে, একটি আধুনিক এবং উন্নত উদ্যোগের চিত্র প্রদর্শন করে।
3বর্তমান উৎপাদন চাহিদা পূরণ করে এবং ভবিষ্যতে উৎপাদন বৃদ্ধি এবং উন্নত মানের চাহিদা বিবেচনা করে উন্নয়নের জন্য স্থান সংরক্ষণ করে এটির উচ্চ অভিযোজনযোগ্যতা রয়েছে।
4. গুণমানের সম্মতি কঠোরভাবে ISO900 গুণমান ব্যবস্থাপনা সিস্টেম মেনে চলে, সমগ্র সরঞ্জাম ইনস্টলেশনের প্রতিটি মিনিট বিস্তারিত কঠোরভাবে নিয়ন্ত্রিত হয়।
