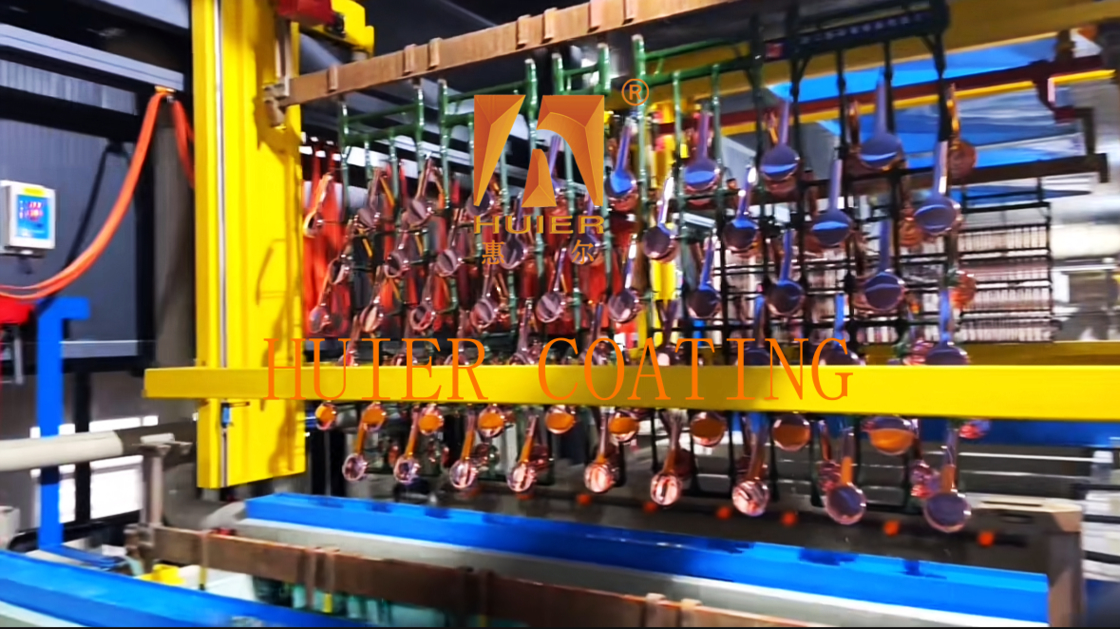

প্লাস্টিক যন্ত্রাংশের জন্য উচ্চ-দক্ষতা ইলেক্ট্রোপ্লেটিং উৎপাদন লাইন

সরঞ্জামের বর্ণনাঃ

1. প্রক্রিয়া প্রবাহ
1প্রিট্রাক্টমেন্ট স্টেজ
প্লাস্টিকের অংশগুলোকে নিম্নলিখিত ক্রম অনুসারে প্রক্রিয়াজাত করা হয়:
1 আল্ট্রাসোনিক ডিগ্রিসিং → 2 ওয়াটার ওয়াশিং → 3 রাসায়নিক রুক্ষকরণ → 4 অ্যাক্টিভেশন → 5 রাসায়নিক তামা / নিকেল প্লাটিং।

2ইলেক্ট্রোপ্লেটিং স্টেজ
মাল্টি-স্তর ধাতু জমাঃ অ্যাসিড তামা প্রলেপিং (দৈর্ঘ্য 10-20μm) → অর্ধ-উজ্জ্বল নিকেল প্রলেপিং (দৈর্ঘ্য 5-15μm) → ক্রোম প্রলেপিং (আলংকারিক 0.1-0.3μm) ক্রম অনুসারে সম্পন্ন হয়।
পরবর্তী প্রক্রিয়াজাতকরণঃ জল ধোয়া সহ → প্যাসিভেশন → গরম বায়ু শুকানো → গুণমান পরিদর্শন, লেপ বেধ ত্রুটি ≤ 5%

3. প্রযুক্তিগত পরামিতি
অপারেশন দক্ষতাঃ চক্র সময় 1-5 মিনিট / স্টেশন, একক লাইন দৈনিক উত্পাদন ক্ষমতা 500-2000 টুকরা পৌঁছাতে পারে।
বর্তমান ঘনত্বঃ 0.5-2A/dm2 রাসায়নিক প্লাটিং পর্যায়ে, 1-5A/dm2 electroplating পর্যায়ে।
তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতাঃ প্লাটিং সলিউশন তাপমাত্রা নিয়ন্ত্রণ ±1°C, গরম করার হার ≥5°C/মিনিট
প্রযোজ্য স্তরঃ এবিএস, পিসি, পিপি এবং অন্যান্য ইঞ্জিনিয়ারিং প্লাস্টিক।

4ডিজাইনের বৈশিষ্ট্য

নমনীয় উত্পাদনঃ একাধিক জাতের মিশ্র লাইন উত্পাদন সমর্থন করে এবং দ্রুত লেপ প্রকারগুলি পরিবর্তন করে (যেমন নিকেল-ক্রোম লেপ,অনুকরণ স্বর্ণ কলাই) হ্যাঙ্গার এবং প্রোগ্রাম সামঞ্জস্য করে.
নিম্ন শক্তি খরচ নকশাঃ প্রচলিত ডিসি পাওয়ার সাপ্লাইয়ের তুলনায় 20%-30% শক্তি সঞ্চয় করে ইমপলস পাওয়ার সাপ্লাই প্রযুক্তি গ্রহণ করা হয়।
পরিবেশ সুরক্ষা : অ্যাসিড ডাস্ট সংগ্রহ টাওয়ার এবং বর্জ্য জল পুনরায় ব্যবহারের সিস্টেম দিয়ে সজ্জিত, নিষ্কাশন গ্যাস বিশুদ্ধকরণের দক্ষতা ≥95%।

5প্রযোজ্য দৃশ্যপট

শিল্প : অটোমোবাইলের সজ্জা যন্ত্রাংশ (গাড়ির লোগো, গ্রিজ), বাথরুমের যন্ত্রপাতি, হোম অ্যাপ্লায়েন্স বোতাম, ইলেকট্রনিক হাউজিং ইত্যাদি
লেপ প্রকারঃ আলংকারিক লেপ (উচ্চ চকচকে ক্রোম, ম্যাট নিকেল), কার্যকরী লেপ (ক্ষয় প্রতিরোধী, জারা প্রতিরোধী) ।

প্রধান কাঠামো এবং উপাদানঃ

1. প্রাক চিকিত্সা সিস্টেম
1. অতিস্বনক পরিষ্কারের ট্যাংকঃ প্লাস্টিকের অংশগুলির পৃষ্ঠের তেল এবং কণা অমেধ্য অপসারণের জন্য ব্যবহৃত হয়, 5μm এর পরিষ্কারের নির্ভুলতার সাথে স্তরটির পরিষ্কারতা নিশ্চিত করতে।
2. রফিং ট্যাঙ্ক এবং অ্যাক্টিভেশন ট্যাঙ্কঃ রফিং ট্যাঙ্কে প্লাস্টিকের পৃষ্ঠকে রাসায়নিকভাবে ক্ষয় করার জন্য ক্রোমিক অ্যাসিডের সমাধান ব্যবহার করা হয় যাতে লেপটির আঠালোতা বাড়ানোর জন্য একটি মাইক্রোপোরাস কাঠামো তৈরি হয়;
সক্রিয়করণ ট্যাংকটি পরবর্তী রাসায়নিক প্লাটিংয়ের জন্য একটি সক্রিয় পৃষ্ঠ প্রদানের জন্য একটি অনুঘটক হিসাবে প্যালাডিয়াম লবণ বা রৌপ্য অ্যামোনিয়া সমাধান ব্যবহার করে।
3. জল ধোয়া এবং পৃষ্ঠের কন্ডিশনার ট্যাঙ্কঃ মাল্টি-স্টেপ জল ধোয়ার মাধ্যমে অবশিষ্ট তরল অপসারণ করা হয়, এবং পৃষ্ঠের কন্ডিশনার চিকিত্সা পৃষ্ঠের অবস্থা অনুকূল করে।

2. কন্ডাক্টিভ ট্রিটমেন্ট এবং ইলেক্ট্রোপ্লেটিং সিস্টেম
1. রাসায়নিক প্লাটিং ট্যাঙ্কঃ রাসায়নিক তামা প্লাটিং বা নিকেল প্লাটিং প্রক্রিয়া ব্যবহার করে, প্লাস্টিকের পৃষ্ঠের উপর একটি পরিবাহী ধাতব নীচের স্তর গঠিত হয়, ± 0.5μm এর বেধের নির্ভুলতার সাথে।
২. প্লাটিং ট্যাঙ্ক গ্রুপঃ তামা প্লাটিং, নিকেল প্লাটিং এবং ক্রোম প্লাটিং ট্যাঙ্কগুলি প্রক্রিয়া ক্রম অনুসারে কনফিগার করা হয়। ট্যাঙ্ক দেহটি অ্যাসিড এবং ক্ষার প্রতিরোধী পিপি বা পিভিসি থেকে তৈরি,এবং প্লাস্টিং সলিউশন সার্কুলেশন ফিল্টারেশন নির্ভুলতা ≤5μm;
অ্যানোড ধাতব কণাগুলি লোড করার জন্য একটি টাইটানিয়াম বাস্কেট ব্যবহার করে এবং ক্যাথোড পরিবাহী রডটি একটি তামা বার বা টাইটানিয়াম খাদ, যা নিম্ন ভোল্টেজ (1-3V) অপারেশন সমর্থন করে।
৩. সাসপেন্ড অ্যানোড এবং ডট ম্যাট্রিক্স ইলেকট্রোডঃ বর্তমান বিতরণ অনুকূলিত করুন এবং প্লাটিং অভিন্নতা উন্নত করুন।

3. পরিবহন এবং উত্তোলন ব্যবস্থা
১. গ্যান্ট্রি ক্রেনঃ গিয়ার র্যাক ড্রাইভ এবং এনকোডার পজিশনিংয়ের মাধ্যমে, হুইস্টিং ডিভাইসটি ট্যাঙ্ক দেহের মধ্যে সঠিকভাবে স্থানান্তরিত হতে পারে (ত্রুটি ≤ 1 মিমি);
অ্যান্টি-কোলিশন ডিভাইস (ইনফ্রারেড/মেকানিক্যাল লিমিট) নিরাপদ অপারেশন নিশ্চিত করার জন্য কনফিগার করা হয়।
2. ঘোরানো হ্যাঙ্গার: স্ব-লকিং চক বা চৌম্বকীয় ক্ল্যাম্পগুলি ওয়ার্কপিসটি স্থির করে, বিশেষ আকৃতির অংশগুলি (যেমন গাড়ির সাইন, বাথরুমের আনুষাঙ্গিক) উত্তোলন সমর্থন করে;
জটিল পৃষ্ঠ এবং অভ্যন্তরীণ গহ্বরের উপর অভিন্ন লেপ তরল কভারেজ নিশ্চিত করার জন্য 360 ° ঘূর্ণন ফাংশন ঐচ্ছিক।

4কন্ট্রোল সিস্টেম

1. পিএলসি এবং এইচএমআই একীকরণঃ স্পর্শ পর্দার মাধ্যমে বৈদ্যুতিক প্রলেপিং পরামিতি (তাপমাত্রা, বর্তমান ঘনত্ব, সময়) সেট করুন,এবং রিয়েল টাইমে প্লাটিং সমাধানের পিএইচ মান এবং আয়ন ঘনত্ব নিরীক্ষণ;
ত্রুটি স্ব-নির্ণয় এবং ডেটা ট্র্যাকিং সমর্থন করুন এবং প্রক্রিয়া প্রতিবেদন তৈরি করুন।
2সেন্সর মডিউলঃ ইন্টিগ্রেটেড তাপমাত্রা এবং স্থানচ্যুতি সেন্সর, গতিশীলভাবে অপারেটিং অবস্থা সামঞ্জস্য।

5. সহায়ক সিস্টেম

1. সার্কুলেশন ফিল্টারিং সিস্টেমঃ প্লাটিং সলিউশনে অমেধ্য হ্রাস এবং পরিষেবা জীবন বাড়ানোর জন্য 5μm ফিল্টার সহ চৌম্বকীয় পাম্প।
2তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থাঃ ট্যাঙ্কের তাপমাত্রা নিয়ন্ত্রণের জন্য বৈদ্যুতিক গরম টিউব বা বাষ্প গরম ব্যবহার করুন, পিআইডি অ্যালগরিদম, ± 2 °C নির্ভুলতা;
ঠান্ডা সিস্টেমটি সমাধানের নিম্ন তাপমাত্রা স্থিতিশীলতা বজায় রাখতে ব্যবহৃত হয় (যেমন টিন-লেড প্রক্রিয়া) ।
3. পরিবেশ সুরক্ষা চিকিত্সা ডিভাইসঃ অ্যাসিড কুয়াশা সংগ্রহ টাওয়ার এবং বর্জ্য জল পুনরায় ব্যবহারের সিস্টেম, নিষ্কাশন গ্যাস বিশুদ্ধকরণের দক্ষতা ≥95%, স্ট্যান্ডার্ড নির্গমন অর্জনের জন্য।

6মূল পরামিতি এবং নকশা বৈশিষ্ট্য
অপারেশন দক্ষতাঃ চক্র সময় 1-5 মিনিট / স্টেশন, একক লাইন দৈনিক উৎপাদন ক্ষমতা 500-2000 টুকরা;
প্রযোজ্য স্তরঃ এবিএস, পিসি, পিপি এবং অন্যান্য ইঞ্জিনিয়ারিং প্লাস্টিক, লেপ বেধ বিচ্যুতি ≤ 5%;
মডুলার ডিজাইনঃ প্রক্রিয়া সম্প্রসারণ এবং মাল্টি-বৈচিত্র্যযুক্ত মিশ্র লাইন উত্পাদন সমর্থন (যেমন অনুকরণ স্বর্ণের ইলেক্ট্রোপ্লেটিং);
নিরাপত্তা সুরক্ষাঃ ইন্টিগ্রেটেড ফুটো সুরক্ষা, জরুরী স্টপ বোতাম এবং একাধিক যান্ত্রিক সীমা।

বৈশিষ্ট্যঃ

1উচ্চ খরচ কর্মক্ষমতাঃ গ্রাহকের পণ্য অবস্থান এবং উন্নয়ন কৌশল উপর ভিত্তি করে, এবং অর্থনৈতিক সাশ্রয়ী মূল্যের ভিত্তি হিসাবে, আমরা সর্বোত্তম খরচ কর্মক্ষমতা অর্জন।
2এই সরঞ্জামগুলির উন্নত এবং সূক্ষ্ম নকশা ধারণা, অত্যন্ত স্বয়ংক্রিয় শিল্প সরঞ্জামগুলির সাথে, একটি আধুনিক এবং উন্নত উদ্যোগের চিত্র প্রদর্শন করে।
3বর্তমান উৎপাদন চাহিদা পূরণ করে এবং ভবিষ্যতে উৎপাদন বৃদ্ধি এবং উন্নত মানের চাহিদা বিবেচনা করে উন্নয়নের জন্য স্থান সংরক্ষণ করে এটির উচ্চ অভিযোজনযোগ্যতা রয়েছে।
4. গুণমানের সম্মতি কঠোরভাবে ISO900 গুণমান ব্যবস্থাপনা সিস্টেম মেনে চলে, সমগ্র সরঞ্জাম ইনস্টলেশনের প্রতিটি মিনিট বিস্তারিত কঠোরভাবে নিয়ন্ত্রিত হয়।
