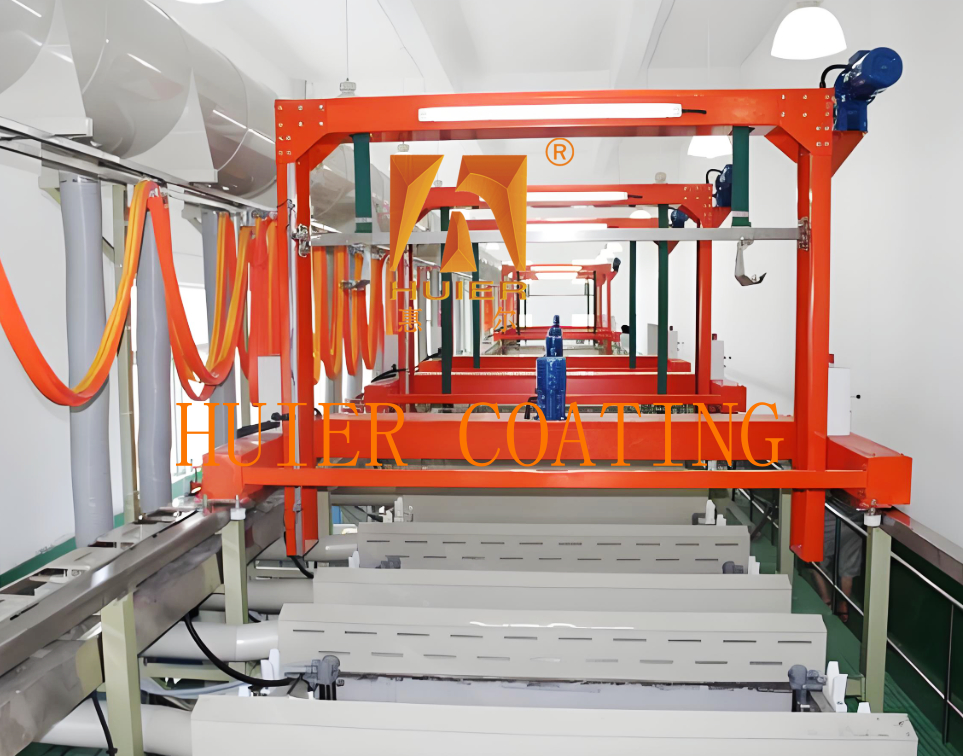

ফটো ইলেকট্রিক সুইচ সহ অটোমোটিভ ইলেক্ট্রোপ্লেটিং প্রোডাকশন লাইন

সরঞ্জামের বিবরণ:

1। কার্যনির্বাহী নীতি
গ্যান্ট্রি ইলেক্ট্রোপ্লেটিং উত্পাদন লাইন বৈদ্যুতিন বিশ্লেষণের মাধ্যমে ধাতব পৃষ্ঠের উপর একটি অভিন্ন আবরণ গঠন করে। এর মূল প্রক্রিয়াটি হ'ল: একটি প্রতিরক্ষামূলক বা কার্যকরী আবরণ গঠনের জন্য ক্যাথোড (ওয়ার্কপিস) এর পৃষ্ঠের বৈদ্যুতিন আয়নগুলি জমা দেওয়ার জন্য অ্যানোড এবং ক্যাথোডের মধ্যে ভোল্টেজ প্রয়োগ করা, যা জারা প্রতিরোধের উন্নতি করে, ওয়ার্কপিসের প্রতিরোধের এবং নান্দনিকতা পরিধান করে।

2। কোর কনফিগারেশন
1। কন্ট্রোল সিস্টেম সম্পূর্ণ স্বয়ংক্রিয়/আধা-স্বয়ংক্রিয় নিয়ন্ত্রণ অর্জন করতে, প্রক্রিয়া প্রবাহের স্যুইচিংয়ের একাধিক সেটকে সমর্থন করার জন্য একটি পিএলসি প্রোগ্রামেবল কন্ট্রোলার (যেমন জাপানের মিতসুবিশি এবং ওমরন ব্র্যান্ডগুলি) গ্রহণ করে এবং ফল্ট অ্যালার্ম এবং প্যারামিটার মেমরি ট্রেসিং ফাংশন রয়েছে।
2। সহায়ক সরঞ্জাম উচ্চ-নির্ভুলতা ফিল্টার (প্লেটিং সমাধানের পরিষ্কার-পরিচ্ছন্নতা নিশ্চিত করতে), রেকটিফায়ার পাওয়ার সাপ্লাই (স্থিতিশীল বর্তমান আউটপুট), ধ্রুবক তাপমাত্রা ব্যবস্থা (প্লেটিং সমাধানের তাপমাত্রা বজায় রাখতে) এবং এক্সস্টাস্ট গ্যাস চিকিত্সা ডিভাইস (পরিবেশগত সুরক্ষা প্রয়োজনীয়তা)।
3। ট্রান্সমিশন সিস্টেম ভেরিয়েবল ফ্রিকোয়েন্সি স্পিড রেগুলেশন মোটর ক্রেনটি চালানোর জন্য চালিত করে, সুনির্দিষ্ট অবস্থান অর্জনের জন্য চৌম্বকীয় ইন্ডাকশন স্যুইচ বা ফোটো ইলেক্ট্রিক স্যুইচের সাথে মিলিত, অপারেটিং শব্দ এবং যান্ত্রিক পরিধান হ্রাস করে।

3। অ্যাপ্লিকেশন ক্ষেত্র
স্বয়ংচালিত অংশ: যেমন ইঞ্জিন অংশ এবং ফাস্টেনারগুলির অ্যান্টি-জারা লেপ চিকিত্সা। ‌ ইলেক্ট্রোনিক উপাদান ‌: পরিবাহিতা এবং পৃষ্ঠ সুরক্ষা কর্মক্ষমতা উন্নত করুন।
Raglarge- আকারের ওয়ার্কপিসিস: যেমন ধাতব কাঠামোগত অংশ এবং শিল্প সরঞ্জামের জন্য ঘন লেপ প্রক্রিয়া প্রয়োজনীয়তা।

4। পারফরম্যান্স বৈশিষ্ট্য ‌ ‌

1। দক্ষ এবং নমনীয়-সাপোর্টস ম্যানুয়াল/স্বয়ংক্রিয় মোড স্যুইচিং, দ্রুত ধাতুপট্টাবৃত, লেপ বেধ এবং প্রক্রিয়া প্রবাহের ধরণটি সামঞ্জস্য করতে পারে এবং বহু-পরিবর্তন এবং ছোট ব্যাচের উত্পাদন প্রয়োজনের সাথে খাপ খাইয়ে নিতে পারে।
‌2। স্থিতিশীল এবং নির্ভরযোগ্য - গ্যান্ট্রি কাঠামোর উচ্চ অনমনীয়তা রয়েছে, উত্তোলন সিস্টেমটি সুচারুভাবে চলে এবং লেপ ইউনিফর্মটি কোভ ≤5%এ পৌঁছতে পারে।
‌3। শক্তি সঞ্চয় এবং পরিবেশগত সুরক্ষা ‌ এডোপ্ট ক্লোজড ট্যাঙ্ক ডিজাইন এবং এক্সস্টাস্ট গ্যাস চিকিত্সা ব্যবস্থা প্লেটিং সলিউশন ভোল্টিলাইজেশন এবং বর্জ্য জল স্রাব হ্রাস করতে পরিবেশগত সুরক্ষা মানগুলির সাথে সামঞ্জস্য রেখে।

5।

প্রধান কাঠামো এবং উপাদান:

1। গ্যান্ট্রি ফ্রেম
কলাম-টাইপ গ্যান্ট্রি ফ্রেম কাঠামোটি গৃহীত হয় এবং মূল দেহটি স্টেইনলেস স্টিল বা পিপি প্লেট দিয়ে তৈরি, যার উচ্চ অনমনীয়তা এবং জারা প্রতিরোধের রয়েছে এবং বিভিন্ন আকারের ট্যাঙ্ক এবং ওয়ার্কপিসগুলিতে প্লেটিংয়ের সাথে খাপ খাইয়ে নেওয়া যেতে পারে।
প্লেটিং ট্যাঙ্ক ডিজাইনটি গভীর ট্যাঙ্ক বা অগভীর ট্যাঙ্কে বিভক্ত। ট্যাঙ্ক বডি উচ্চ ঘনত্ব এবং ছোট ব্যাসের ওয়ার্কপিসগুলির ইলেক্ট্রোপ্লেটিং চাহিদা পূরণের জন্য কাঠামোকে শক্তিশালী করে স্থায়িত্বকে উন্নত করে।

2। উত্তোলন ব্যবস্থা
ক্রেন ডিভাইস: গ্যান্ট্রি ক্রেন বা বৈদ্যুতিক উত্তোলন হুক দিয়ে সজ্জিত, গিয়ার র্যাক ট্রান্সমিশনের মাধ্যমে সুনির্দিষ্ট অবস্থান অর্জন করা হয় এবং কিছু মডেল হ্যান্ডহেল্ড রিমোট কন্ট্রোল অপারেশনকে সমর্থন করে।
ড্রেন ডিভাইস: ক্রেনটি ড্রেন ফাংশন দিয়ে সজ্জিত করা হয়েছে যাতে চালিত প্লেটিং সমাধানের পরিমাণ হ্রাস করা যায় এবং ক্রস দূষণের ঝুঁকি হ্রাস করে।

3। প্লেটিং ট্যাঙ্ক লেআউট
ধাতুপট্টাবৃত ট্যাঙ্কগুলি প্লেটিং ট্যাঙ্ক, পরিষ্কার ট্যাঙ্ক, অ্যাক্টিভেশন ট্যাঙ্ক ইত্যাদি সহ প্রক্রিয়া প্রয়োজনীয়তা অনুসারে একটি সরলরেখা বা ইউ-আকারে সমান্তরালভাবে সাজানো হয় এবং ট্যাঙ্কগুলি একটি কনভাইং সিস্টেম দ্বারা সংযুক্ত থাকে।
কিছু উত্পাদন লাইন কম্পন মোটর, বায়ু ফুঁকানো ডিভাইস বা হিটিং/কুলিং সিস্টেম দিয়ে সজ্জিত রয়েছে যা ধাতুপট্টাবৃত সমাধান এবং ইলেক্ট্রোপ্লেটিং মানের অভিন্নতা উন্নত করতে।

4। সংক্রমণ এবং অবস্থান ব্যবস্থা

ড্রাইভ মোড: ফ্রিকোয়েন্সি রূপান্তর মোটর বা ব্রেক হ্রাস মোটর ব্যবহার করা হয়, যা বহু-স্তরের গতি সামঞ্জস্য, কম অপারেটিং শব্দ এবং উচ্চ পরিধানের প্রতিরোধের সমর্থন করে।

পজিশনিং প্রযুক্তি: ± 1 মিমি অবস্থানের নির্ভুলতা চৌম্বকীয় ইন্ডাকশন স্যুইচ, ফোটো ইলেক্ট্রিক স্যুইচ বা ইনফ্রারেড রিমোট কন্ট্রোলের মাধ্যমে উত্তোলনের স্থায়িত্ব নিশ্চিত করার জন্য অর্জন করা হয়।

5। নিয়ন্ত্রণ ব্যবস্থা

কোর পিএলসি প্রোগ্রামেবল কন্ট্রোলারকে গ্রহণ করে (যেমন মিতসুবিশি এবং ওমরন ব্র্যান্ড), যা পূর্ণ-স্বয়ংক্রিয়/আধা-স্বয়ংক্রিয়/ম্যানুয়াল মোড স্যুইচিং সমর্থন করে এবং একাধিক অপারেটিং প্রোগ্রামগুলি টাচ স্ক্রিনের মাধ্যমে সেট করা যেতে পারে।
ইন্টিগ্রেটেড ফল্ট অ্যালার্ম এবং প্যারামিটার মেমরি ট্রেসিং ফাংশন, ইলেক্ট্রোপ্লেটিং কারেন্ট, তাপমাত্রা এবং সময় হিসাবে মূল পরামিতিগুলির রিয়েল-টাইম মনিটরিং।

6। সহায়ক সরঞ্জাম

ফিল্টার সিস্টেম: উচ্চ-নির্ভুলতা ফিল্টার ধাতুপট্টাবৃত দ্রবণটির পরিষ্কার-পরিচ্ছন্নতা বজায় রাখে এবং প্লেটিং স্তরের উপর অমেধ্যগুলির প্রভাব হ্রাস করে।

রেকটিফায়ার পাওয়ার সাপ্লাই: ডুয়াল পালস পাওয়ার সাপ্লাই বা ডিসি পাওয়ার সাপ্লাই স্থিতিশীল বর্তমান আউটপুট নিশ্চিত করতে, দস্তা প্লেটিং এবং নিকেল প্লেটিংয়ের মতো বিভিন্ন প্লেটিংয়ের জন্য উপযুক্ত।

পরিবেশ সুরক্ষা ডিভাইস: কিছু মডেল ভিওসি নির্গমন হ্রাস করতে এক্সস্টাস্ট গ্যাস চিকিত্সা সিস্টেম বা বদ্ধ ট্যাঙ্ক ডিজাইনে সজ্জিত।
কাঠামোগত চিত্রের উদাহরণ
গ্যান্ট্রি ফ্রেম → উত্তোলন সিস্টেম → প্লেটিং ট্যাঙ্ক গ্রুপ → সংক্রমণ অবস্থান → নিয়ন্ত্রণ সিস্টেম
↑ ↓
সহায়ক সরঞ্জাম (পরিস্রাবণ, বিদ্যুৎ সরবরাহ, তাপমাত্রা নিয়ন্ত্রণ)

বৈশিষ্ট্য:

1. উচ্চ ব্যয় কর্মক্ষমতা: গ্রাহকের পণ্য অবস্থান এবং উন্নয়ন কৌশল এবং ভিত্তি হিসাবে অর্থনৈতিক সাধ্যের উপর ভিত্তি করে আমরা সেরা ব্যয়ের কর্মক্ষমতা অর্জন করি।
২. উচ্চতর স্বয়ংক্রিয় শিল্প সরঞ্জাম সহ সরঞ্জামগুলির উন্নত এবং সূক্ষ্ম নকশা ধারণা একটি আধুনিক এবং উন্নত উদ্যোগের চিত্র প্রদর্শন করে।
3। এটির উচ্চ অভিযোজনযোগ্যতা রয়েছে, বর্তমান উত্পাদন প্রয়োজনীয়তাগুলি পূরণ করে এবং বিকাশের জন্য সংরক্ষণের ঘর সংরক্ষণের জন্য, ভবিষ্যতে বর্ধিত উত্পাদন এবং উন্নত মানের প্রয়োজনীয়তা বিবেচনা করে।
৪. সম্পূর্ণ সরঞ্জাম ইনস্টলেশনটির প্রতি মিনিটের বিশদটি কঠোরভাবে নিয়ন্ত্রিত হওয়ার সাথে আইএসও 900 গুণমান পরিচালন ব্যবস্থাকে কঠোরভাবে মেনে চলে।
