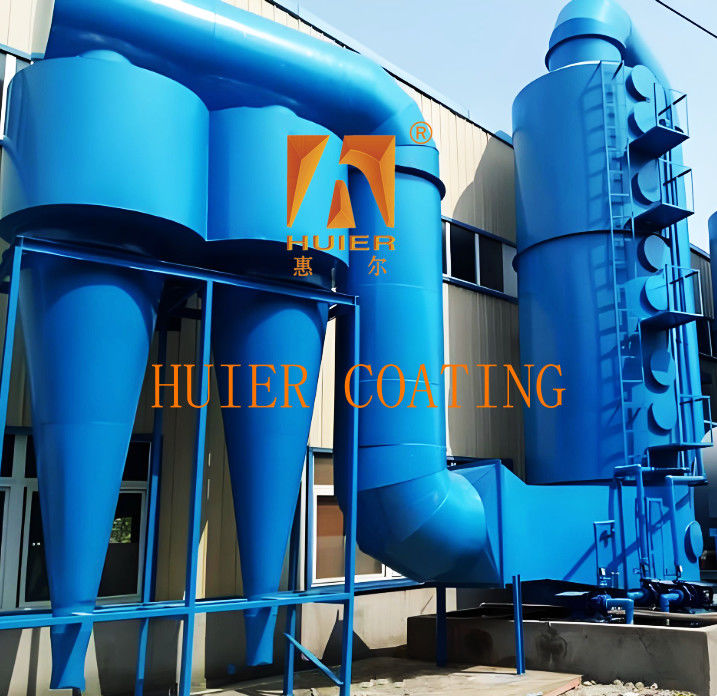

উচ্চ ঘনত্ব এবং উচ্চ তাপমাত্রার জন্য ডাস্ট সেপারেশন পরিবেশ সুরক্ষা সরঞ্জাম

সরঞ্জামের বর্ণনা:

১. কার্যকারিতা নীতি
১. বায়ুপ্রবাহের ঘূর্ণন এবং ধূলিকণা পৃথকীকরণ: ধূলিকণা মিশ্রিত গ্যাস নলাকার অংশে স্পর্শকভাবে প্রবেশ করে একটি বাহ্যিক ঘূর্ণি তৈরি করে এবং কেন্দ্রাতিগ বলের ক্রিয়ায় ধূলিকণাগুলি ডিভাইসের দেওয়ালে নিক্ষিপ্ত হয় এবং ছাই হপারে নেমে আসে।
পরিশোধিত গ্যাস একটি অভ্যন্তরীণ ঘূর্ণি তৈরি করে এবং নিষ্কাশন পাইপ থেকে নির্গত হয়। কণা পৃথকীকরণের দক্ষতা গ্যাসের ঘূর্ণন গতির সাথে সরাসরি সম্পর্কযুক্ত।
২. কেন্দ্রাতিগ বল: কেন্দ্রাতিগ বল মাধ্যাকর্ষণ শক্তির ৫-২৫০০ গুণ পর্যন্ত হতে পারে, যা মাধ্যাকর্ষণ সেটিং চেম্বারের চেয়ে উল্লেখযোগ্যভাবে বেশি, তবে সূক্ষ্ম কণাগুলির ক্যাপচার দক্ষতা <৫μm তীব্রভাবে হ্রাস পায়।

২. কর্মক্ষমতা বৈশিষ্ট্য

৩. প্রযুক্তিগত পরামিতি
প্রযোজ্য কণার আকার: ৫-২০০μm, মাল্টি-টিউব সমান্তরাল কাঠামো ৩μm কণা পর্যন্ত বাড়ানো যেতে পারে (দক্ষতা ৮০-৮৫%)।
বায়ু প্রবাহ পরিচালনা: একক টিউব ২০০০-৫০,০০০m³/h, মাল্টি-টিউব সমান্তরাল কাঠামো ১,০০,০০০m³/h পর্যন্ত পৌঁছাতে পারে।
তাপমাত্রা/চাপ প্রতিরোধ ক্ষমতা: প্রচলিত কার্বন ইস্পাত কাঠামোর তাপমাত্রা প্রতিরোধ ক্ষমতা ≤400℃, সিরামিক আস্তরণ প্রকার তাপমাত্রা প্রতিরোধ ক্ষমতা ১০০০℃, চাপ প্রতিরোধ ক্ষমতা ৫০০kPa।

৪. প্রয়োগের দৃশ্যপট
শিল্পক্ষেত্র: সিমেন্ট কারখানার কাঁচামাল মিল, ইস্পাত কারখানার ব্লাস্ট ফার্নেস গ্যাসের প্রি-ডাস্ট অপসারণ।
শস্য প্রক্রিয়াকরণ (গম, ভুট্টা ভাঙা) মোটা কণা সংগ্রহ।
বিশেষ কাজের শর্ত: উচ্চ তাপমাত্রা ফ্লু গ্যাস: সিরামিক আস্তরণ বা তাপ-প্রতিরোধী ইস্পাত উপাদান সহ।
ক্ষয়কারী গ্যাস: স্টেইনলেস স্টিল বা ফাইবারগ্লাস উপাদান।
৫. রক্ষণাবেক্ষণ এবং অপটিমাইজেশন ‌
‌নিয়মিত রক্ষণাবেক্ষণ‌: ছাই জমা হওয়া এবং আটকে যাওয়া রোধ করতে প্রতি শিফটে ছাই হপার স্রাব পরীক্ষা করুন; প্রতি মাসে সিলিন্ডারের অভ্যন্তরীণ দেয়ালের পরিধান পরীক্ষা করুন‌। ‌দক্ষতা বৃদ্ধি‌: প্রবেশ বাতাসের গতি ১২-২০m/s এ নিয়ন্ত্রণ করা হয় (অতিরিক্ত উচ্চতা চাপ বৃদ্ধি করে, খুব কম হলে পৃথকীকরণের দক্ষতা হ্রাস পায়)। ‌মাল্টি-স্টেজ সাইক্লোন ডাস্ট কালেক্টরগুলি সিরিজে সংযুক্ত করা হয় বা ভেজা ধূলিকণা অপসারণ এবং ব্যাগ ডাস্ট অপসারণের সাথে মিলিত হয়ে একটি মাল্টি-স্টেজ সিস্টেম তৈরি করে

প্রধান কাঠামো এবং উপাদান:

১. ইনলেট পাইপ ‌
‌গঠন এবং কাজ‌: ঘূর্ণায়মান বায়ুপ্রবাহ তৈরি করতে স্পর্শকীয় বা অক্ষীয় নকশা গ্রহণ করে ধূলিকণা মিশ্রিত গ্যাসকে স্পর্শকীয় দিকে সিলিন্ডারে গাইড করে‌।
স্পর্শকীয় ইনলেট কেন্দ্রাতিগ বলকে বাড়িয়ে তুলতে পারে এবং বৃহৎ কণাগুলির পৃথকীকরণের দক্ষতা উন্নত করতে পারে‌।

‌২. সিলিন্ডার এবং কোণ ‌
‌সিলিন্ডার‌: নলাকার কাঠামো, যা বায়ুপ্রবাহের ঘূর্ণন এবং ধূলিকণা পৃথকীকরণের প্রধান ক্ষেত্র, যেখানে ধূলিকণা মিশ্রিত গ্যাস একটি বাহ্যিক ঘূর্ণি তৈরি করে‌।
‌কোণ‌: সিলিন্ডারের নীচে সংযুক্ত, ধীরে ধীরে ক্রস-সেকশন হ্রাস করে, বায়ুপ্রবাহের ঘূর্ণন ত্বরান্বিত করে এবং ধূলিকণাকে ছাই স্রাব পোর্টে ডুবে যেতে গাইড করে‌।
কোণের কোণ সাধারণত ২০-৩০° হয়, যা ধূলিকণা জমা হওয়ার দক্ষতাকে প্রভাবিত করে‌।

‌৩. নিষ্কাশন পাইপ ‌
‌অবস্থান এবং কাজ‌: সিলিন্ডারের কেন্দ্রে অবস্থিত, পরিশোধিত গ্যাস নির্গত করতে ব্যবহৃত হয়, এর ব্যাস সাধারণত সিলিন্ডারের ব্যাসের ০.৩-০.৫ গুণ হয়‌।
নিষ্কাশন পাইপের প্রান্তটি গৌণ ধূলিকণা রোধ করতে সিলিন্ডারের বাইরে প্রসারিত হতে পারে‌।

‌৪. ছাই স্রাব ডিভাইস‌
ছাই হপার এবং ছাই স্রাব পোর্ট‌: পৃথকীকৃত ধূলিকণা সংগ্রহ করতে কোণের নীচে ছাই স্রাব পোর্ট স্থাপন করা হয়। কিছু সরঞ্জামে এয়ার লিক প্রতিরোধ করার জন্য একটি লক ভালভ (যেমন একটি তারকা-আকৃতির ছাই স্রাব ভালভ) সজ্জিত থাকে।
ছাই হপারের তির্যক নকশা (≥60°) ধূলিকণার পিছলে যাওয়াকে উৎসাহিত করে এবং আটকে যাওয়া এড়ায়।

‌৫. বিশেষ কাঠামো (কিছু মডেল)‌
‌ডাবল-সিলিন্ডার/মাল্টি-সিলিন্ডার ডিজাইন‌: কিছু মডেল (যেমন ডাবল-সিলিন্ডার সাইক্লোন ডাস্ট কালেক্টর) কেন্দ্রাতিগ বল বাড়াতে এবং ছোট কণা ক্যাপচার দক্ষতা উন্নত করতে অভ্যন্তরীণ এবং বাইরের সিলিন্ডার কাঠামো ব্যবহার করে।
‌অক্সিলারি গাইড ডিভাইস‌: কিছু সরঞ্জাম বায়ু ইনলেট পাইপ বা সিলিন্ডারে বায়ুপ্রবাহ বিতরণকে অপটিমাইজ করার জন্য একটি গাইড প্লেট যুক্ত করে।

৬. প্রযুক্তিগত পরামিতি‌

৭. সরলীকৃত কাঠামোগত চিত্র
ধূলিকণা মিশ্রিত গ্যাস স্পর্শকীয় বায়ু ইনলেট পাইপ থেকে প্রবেশ করে, একটি বাহ্যিক ঘূর্ণি তৈরি করে।
কেন্দ্রাতিগ বলের কারণে ধূলিকণাগুলি ডিভাইসের দেয়ালের দিকে নিক্ষিপ্ত হয় এবং কোণের নীচে পিছলে যায়।
পরিশোধিত গ্যাস একটি অভ্যন্তরীণ ঘূর্ণি তৈরি করে এবং নিষ্কাশন পাইপের মাধ্যমে নির্গত হয় এবং ছাই স্রাব পোর্টের মাধ্যমে ধূলিকণা কেন্দ্রীয়ভাবে প্রক্রিয়া করা হয়।
উপরের কাঠামোসমূহের সমন্বিত প্রভাবের মাধ্যমে, সাইক্লোন ডাস্ট কালেক্টর বৃহৎ ধূলিকণাগুলিকে দক্ষতার সাথে আলাদা করতে পারে এবং সিমেন্ট, ধাতুবিদ্যা এবং শস্য প্রক্রিয়াকরণের মতো শিল্প পরিস্থিতিতে প্রি-ডাস্ট অপসারণের জন্য উপযুক্ত।

বৈশিষ্ট্য:

১. উচ্চ ব্যয়-কার্যকারিতা: গ্রাহকের পণ্যের অবস্থান এবং উন্নয়ন কৌশল-এর উপর ভিত্তি করে, এবং অর্থনৈতিক সামর্থ্যকে ভিত্তি করে, আমরা সেরা ব্যয়-কার্যকারিতা অর্জন করি।
২. সরঞ্জামের উন্নত এবং সূক্ষ্ম নকশা ধারণা, সেইসাথে অত্যন্ত স্বয়ংক্রিয় শিল্প সরঞ্জাম, একটি আধুনিক এবং উন্নত এন্টারপ্রাইজের চিত্র প্রদর্শন করে।
৩. এটির উচ্চ অভিযোজনযোগ্যতা রয়েছে, বর্তমান উত্পাদন প্রয়োজনীয়তা পূরণ করে এবং ভবিষ্যতের উত্পাদন বৃদ্ধি এবং গুণমান উন্নত করার প্রয়োজনীয়তা বিবেচনা করে, উন্নয়নের জন্য জায়গা সংরক্ষণ করে।
৪. গুণমান সম্মতি কঠোরভাবে ISO9001 গুণমান ব্যবস্থাপনা সিস্টেম মেনে চলে, সরঞ্জামের সম্পূর্ণ ইনস্টলেশনের প্রতিটি মিনিটের বিবরণ কঠোরভাবে নিয়ন্ত্রণ করা হয়।
