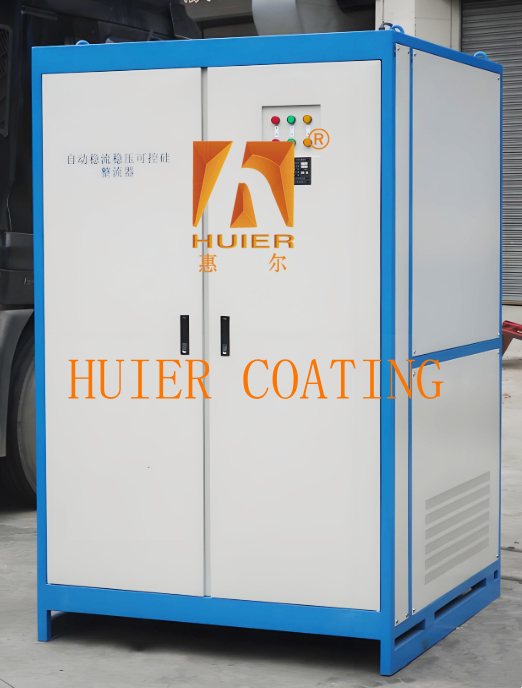

ইলেক্ট্রোপ্লেটিং এবং ইলেক্ট্রোলাইসিসের জন্য উন্নত সিলিকন নিয়ন্ত্রিত রেক্টিফায়ার আনুষাঙ্গিক

সরঞ্জামের বর্ণনাঃ

1সরঞ্জামের সংক্ষিপ্ত বিবরণ
সিলিকন কন্ট্রোলড রেক্টিফায়ার (এসসিআর) হল একটি শক্তি রূপান্তর ডিভাইস যার মূল শক্তি ডিভাইসটি থাইরিস্টর এবং বুদ্ধিমান ডিজিটাল কন্ট্রোল সার্কিট,যা এসিকে নিয়ন্ত্রণযোগ্য ধ্রুব প্রবাহ (ডিসি) তে কার্যকরভাবে রূপান্তর করতে পারেএর বৈশিষ্ট্যগুলির মধ্যে উচ্চ দক্ষতা, কোনও যান্ত্রিক পরিধান, দ্রুত প্রতিক্রিয়া গতি, ছোট আকার অন্তর্ভুক্ত রয়েছে এবং এটি ভোল্টেজ নিয়ন্ত্রণ, সংশোধন, বিপরীত এবং অটোমেশন নিয়ন্ত্রণে ব্যাপকভাবে ব্যবহৃত হয়।

2. মূল কাজ
নিয়ন্ত্রিত সংশোধনঃ নিয়ন্ত্রণ মেরু ট্রিগার সংকেত সামঞ্জস্য করে সঠিকভাবে আউটপুট ডিসি ভোল্টেজ / বর্তমান নিয়ন্ত্রণ করুন।
ভোল্টেজ রেগুলেশন এবং ইনভার্সনঃ বৈদ্যুতিক শক্তির দ্বিমুখী নিয়ন্ত্রণ সমর্থন করে, বৈদ্যুতিক প্রলেপ, ইলেক্ট্রোলাইসিস, অনুঘটক গরম এবং অন্যান্য প্রক্রিয়াগুলির জন্য উপযুক্ত।
শক্তি সঞ্চয় বৈশিষ্ট্যঃ ঐতিহ্যগত সংশোধন প্রযুক্তির তুলনায়, বৈদ্যুতিক শক্তি ব্যবহারের হার উল্লেখযোগ্যভাবে উন্নত, যা শিল্প শক্তি সঞ্চয় সাহায্য করে।

3. প্রযুক্তিগত পরামিতি

4. অ্যাপ্লিকেশন এলাকা

ইলেক্ট্রোপ্লেটিং / ইলেক্ট্রোলাইসিসঃ লেপের অভিন্নতা নিশ্চিত করার জন্য স্থিতিশীল ডিসি পাওয়ার সরবরাহ সরবরাহ করুন।

শিল্প গরমঃ ধাতু গলন এবং তাপ চিকিত্সা উপলব্ধি করতে আনয়ন coil সঙ্গে সহযোগিতা।

আর্ক ওয়েল্ডিং সরঞ্জামঃ ওয়েল্ডিং স্পটার হ্রাস করার জন্য অভিযোজিতভাবে আর্ক স্থিতিশীলতা নিয়ন্ত্রণ করুন।

নতুন শক্তি ব্যবস্থাঃ ফোটোভোলটাইক ইনভার্টার এবং শক্তি সঞ্চয় ব্যবস্থা।

V. ইনস্টলেশন এবং অপারেশন সতর্কতা

ওয়্যারিং স্পেসিফিকেশনঃ অ্যানোডটি পাওয়ার সাপ্লাইয়ের ইতিবাচক মেরুতে সংযুক্ত, ক্যাথোডটি লোডের সাথে সংযুক্ত এবং নিয়ন্ত্রণ মেরু সংকেতটি ট্রিগার ভোল্টেজের সাথে মেলে।

তাপ অপসারণ রক্ষণাবেক্ষণঃ অতিরিক্ত গরম হওয়ার কারণে ডিভাইসটির ক্ষতি এড়াতে রেডিয়েটারটি নিয়মিত পরিষ্কার করুন।

সুরক্ষা সুরক্ষাঃ অপারেশনের সময় বিচ্ছিন্ন সরঞ্জাম ব্যবহার করুন এবং লোডের শেষে সরাসরি শর্ট সার্কিট নিষিদ্ধ করুন।

প্রধান কাঠামো এবং উপাদানঃ

1. কোর পাওয়ার ডিভাইস

থাইরিস্টরের কাঠামো (এসসিআর): এটি অর্ধপরিবাহী উপকরণগুলির চারটি স্তর (পিএনপিএন) গঠিত, তিনটি পিএন জংশন গঠন করে, যা অ্যানোড (এ), ক্যাথোড (কে),এবং কন্ট্রোল ইলেক্ট্রোড (জি).

প্যাকেজিং ফর্মঃ এটি বিভিন্ন তাপ অপসারণ এবং ইনস্টলেশন দৃশ্যকল্পের সাথে মানিয়ে নিতে বোল্ট টাইপ এবং ফ্ল্যাট টাইপ বিভক্ত।

প্রকারঃ একমুখী থাইরিস্টরঃ এটি শুধুমাত্র একমুখী এবং এটি একটি PNPN চার-স্তর কাঠামো নিয়ে গঠিত।

ট্রিয়াকঃ এটি দ্বি-পন্থী এবং বিপরীত সমান্তরাল দুটি একমুখী থাইরিস্টরের সমতুল্য। কাঠামোটি এনপিএনপিএন পাঁচটি স্তর, চারটি পিএন জংশন রয়েছে।

2প্রধান সার্কিট টপোলজি

থ্রি-ফেজ ব্রিজ রেক্টিফায়ার সার্কিটঃ এটি মাল্টি-ফেজ রেক্টিফিকেশনের মাধ্যমে আউটপুট ভোল্টেজের রিপল ফ্যাক্টর (≤1%) হ্রাস করে, যা উচ্চ-শক্তির দৃশ্যের জন্য উপযুক্ত।

ভারসাম্যপূর্ণ চুল্লি সার্কিট সহ ডাবল রিভার্স স্টারঃ বর্তমান বিতরণ ভারসাম্য এবং শক্তি রূপান্তর দক্ষতা উন্নত।

3কন্ট্রোল মডিউল
ইন্টেলিজেন্ট ডিজিটাল কন্ট্রোল সার্কিটঃ ইন্টিগ্রেটেড মাল্টি-লুপ কন্ট্রোল (ভোল্টেজ লুপ, বর্তমান লুপ), ভোল্টেজ স্থিতিশীলতা উপলব্ধি করে,বর্তমান স্থিতিশীলতা (নির্ভুলতা ১% এর বেশি) এবং নরম স্টার্ট ফাংশন (০ থেকে ৬০ সেকেন্ড পর্যন্ত নিয়ন্ত্রিত).
ট্রিগার এবং রক্ষণাবেক্ষণ সার্কিটঃ কন্ট্রোল ইলেকট্রোড (জি) এর মাধ্যমে ট্রিগার সিগন্যালটি কন্ট্রোলিং নিয়ন্ত্রণের জন্য প্রয়োগ করা হয়, এবং প্রধান সার্কিটটি কন্ট্রোলের পরে চালু অবস্থা বজায় রাখে।

4সহায়ক সিস্টেম
কুলিং সিস্টেমঃ উচ্চ ক্ষমতা অপারেশন অধীনে তাপমাত্রা স্থিতিশীলতা নিশ্চিত করার জন্য বায়ু কুলিং, জল কুলিং বা স্ব-কুলিং নকশা গ্রহণ।
সুরক্ষা ব্যবস্থাঃ ডিভাইস ক্ষতি রোধ করার জন্য ইন্টিগ্রেটেড ওভারভোল্টেজ, ওভারকরেন্ট, শর্ট সার্কিট এবং অন্যান্য সুরক্ষা ফাংশন।
ফিল্টার সার্কিটঃ উচ্চ-ফ্রিকোয়েন্সি হস্তক্ষেপ এবং রিপলকে দমন করার জন্য ইনপুট / আউটপুট প্রান্তে ক্যাপাসিটর এবং ইন্ডাক্টরগুলি কনফিগার করা হয়।

5. বাহ্যিক সংযোগ এবং অপারেশন
ওয়্যারিং স্পেসিফিকেশন : অ্যানোড (এ) পাওয়ার সাপ্লাইয়ের ধনাত্মক মেরুতে সংযুক্ত, ক্যাথোড (কে) লোডের সাথে সংযুক্ত এবং নিয়ন্ত্রণ ইলেক্ট্রোড (জি) ট্রিগার ভোল্টেজের সাথে মেলে.
দ্বিপাক্ষিক থাইরিস্টরের স্পষ্ট মেরুতা পার্থক্য নেই, এবং নিয়ন্ত্রণ ইলেক্ট্রোড সংকেতের মাধ্যমে দ্বিপাক্ষিক পরিবাহিতা অর্জন করা হয়।
ইনস্টলেশনের প্রয়োজনীয়তাঃ তাপ সিঙ্ক বন্ধ করা এড়িয়ে চলুন এবং নিশ্চিত করুন যে টার্মিনাল সংযোগটি শক্ত।

6অ্যাপ্লিকেশন অভিযোজন কাঠামো
ইলেক্ট্রোপ্লেটিং/ইলেক্ট্রোলাইসিস দৃশ্যকল্পঃ লেপের অভিন্নতা নিশ্চিত করার জন্য একটি মাল্টি-ফেজ রেক্টিফায়ার সার্কিট ব্যবহার করে কম রিপল ডিসি পাওয়ার আউটপুট করুন।
ভোল্টেজ নিয়ন্ত্রন এবং ইনভার্টার দৃশ্যকল্পঃ দ্বি-পথে থাইরিস্টর (টিআরআইএসি) এসি যোগাযোগহীন সুইচিং ফাংশন সমর্থন করে এবং নিয়ন্ত্রণ সার্কিটকে সহজ করে তোলে ।

বৈশিষ্ট্যঃ

1উচ্চ খরচ কর্মক্ষমতাঃ গ্রাহকের পণ্য অবস্থান এবং উন্নয়ন কৌশল উপর ভিত্তি করে, এবং অর্থনৈতিক সাশ্রয়ী মূল্যের ভিত্তি হিসাবে, আমরা সর্বোত্তম খরচ কর্মক্ষমতা অর্জন।
2এই সরঞ্জামগুলির উন্নত এবং সূক্ষ্ম নকশা ধারণা, অত্যন্ত স্বয়ংক্রিয় শিল্প সরঞ্জামগুলির সাথে, একটি আধুনিক এবং উন্নত উদ্যোগের চিত্র প্রদর্শন করে।
3বর্তমান উৎপাদন চাহিদা পূরণ করে এবং ভবিষ্যতে উৎপাদন বৃদ্ধি এবং উন্নত মানের চাহিদা বিবেচনা করে উন্নয়নের জন্য স্থান সংরক্ষণ করে এটির উচ্চ অভিযোজনযোগ্যতা রয়েছে।
4. গুণমানের সম্মতি কঠোরভাবে ISO900 গুণমান ব্যবস্থাপনা সিস্টেম মেনে চলে, সমগ্র সরঞ্জাম ইনস্টলেশনের প্রতিটি মিনিট বিস্তারিত কঠোরভাবে নিয়ন্ত্রিত হয়।
