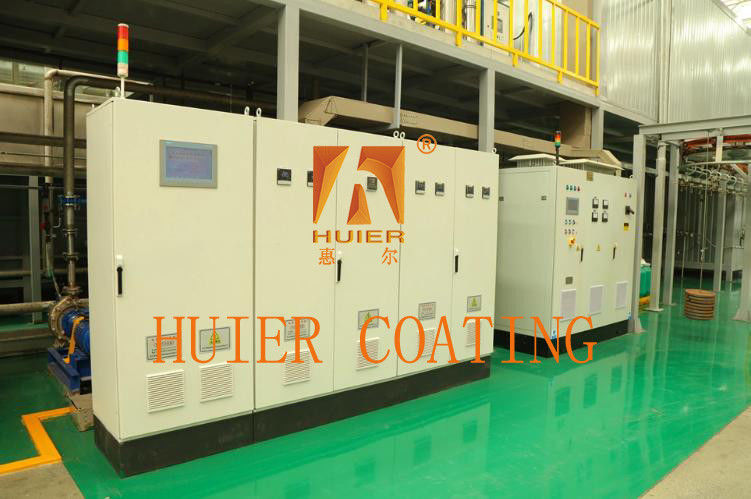

লেপ উৎপাদন লাইন জন্য ইলেকট্রনিক নিয়ন্ত্রণ সিস্টেম

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার সংজ্ঞা এবং কার্যকারিতা

তথাকথিত বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাটি বেশ কয়েকটি বৈদ্যুতিক উপাদানগুলির সংমিশ্রণকে বোঝায়, যা একটি বা কয়েকটি সরঞ্জাম বস্তুর নিয়ন্ত্রণ অর্জনের জন্য পিএলসি নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করে,এইভাবে নিয়ন্ত্রিত সরঞ্জামগুলির নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করা. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার প্রধান কার্যাবলী হলঃ স্বয়ংক্রিয় নিয়ন্ত্রণ, সুরক্ষা, পর্যবেক্ষণ এবং পরিমাপ। এটি প্রধানত তিনটি অংশ নিয়ে গঠিতঃ ইনপুট অংশ (যেমন সেন্সর, সুইচ,বোতাম, ইত্যাদি), লজিক্যাল পার্ট (যেমন রিলে, পরিচিতি ইত্যাদি) এবং এক্সিকিউশন পার্ট (যেমন ইলেক্ট্রোম্যাগনেটিক কয়েল, নির্দেশক আলো ইত্যাদি) ।একটি সম্পূর্ণ লেপ লাইন একটি বৈজ্ঞানিক এবং যুক্তিসঙ্গত বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম দিয়ে সজ্জিত করা প্রয়োজন লেপ উত্পাদন লাইন স্বাভাবিক অপারেশন নিশ্চিত করার জন্য.

লেপ ইলেকট্রনিক কন্ট্রোল সিস্টেমের শ্রেণীবিভাগ

লেপ প্রক্রিয়া সরঞ্জামগুলি জটিল কাঠামো, চাহিদাপূর্ণ প্রক্রিয়া প্রয়োজনীয়তা এবং সুনির্দিষ্ট বৈদ্যুতিক নিয়ন্ত্রণের প্রয়োজনীয়তার সাথে অসংখ্য।লেপ প্রক্রিয়া সরঞ্জাম এবং সিস্টেমের কনফিগারেশন অনুযায়ী, বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম প্রাক চিকিত্সা, electrophoresis সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম, catenary সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম বিভক্ত করা যেতে পারে,সরলীকরণ সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, বিশুদ্ধ জল সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, এয়ার কন্ডিশনার সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, শুকানোর টানেল, RTO সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা,যান্ত্রিক পরিবহন সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, পেইন্ট কনভার্সিং এবং মিক্সিং সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, রোবট সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, কেন্দ্রীয় নিয়ন্ত্রণ সরঞ্জাম বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা ইত্যাদি

ইলেকট্রনিক কন্ট্রোল সিস্টেমের কাঠামো আঁকা

লেপ বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, লেপ বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা হিসাবে উল্লেখ করা হয়, সাধারণত একটি পর্যবেক্ষণ স্তর, একটি নিয়ন্ত্রণ স্তর এবং একটি সরঞ্জাম স্তর গঠিত হয়।মনিটরিং স্তরটি উপরের নেটওয়ার্ক স্তরে অবস্থিতকর্মশালায় একটি কেন্দ্রীয় কন্ট্রোল রুম স্থাপন করা হয়েছে, এবং কম্পিউটার, সার্ভার এবং প্রিন্টারগুলি একটি পিএমসি সিস্টেম গঠন করার জন্য রুমে স্থাপন করা হয়েছে।সমস্ত মনিটরিং কম্পিউটার এবং বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেমের পিএলসি কর্মশালার স্তরের শিল্প ইথারনেট (ইথারনেট) এর মাধ্যমে একসাথে সংযুক্ত করা হয়, যোগাযোগ প্রোটোকলটি হল TCP/IP) ।কর্মশালার প্রতিটি নিয়ন্ত্রিত ডিভাইসের অপারেটিং অবস্থা ইথারনেটের মাধ্যমে পর্যবেক্ষণ করা হয় (একটি সিস্টেম যা ইথারনেটের মাধ্যমে কম্পিউটার মনিটরিং সিস্টেমে তথ্য প্রেরণ করতে পারে). কন্ট্রোল স্তরটি পুরো বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার মূল এবং পুরো সিস্টেমে "সংযোগ" ভূমিকা পালন করে। এটি প্রধান নিয়ন্ত্রণ ইউনিট হিসাবে পিএলসি ব্যবহার করে,ফিল্ড বাসের মাধ্যমে ক্ষেত্র থেকে প্রেরিত ডেটা তথ্য (ডিজিটাল বা অ্যানালগ ইনপুট সংকেত) গ্রহণ করে, এবং সিপিইউ গণনা এবং প্রক্রিয়াকরণের পরে, ক্ষেত্রের সরঞ্জাম নিয়ন্ত্রণ উপলব্ধি করতে সংশ্লিষ্ট নির্দেশাবলী (আউটপুট সংকেত) ইস্যু করে। একই সময়ে,প্রতিটি প্রধান নিয়ন্ত্রণ ব্যবস্থার পিএলসি একটি ইথারনেট নেটওয়ার্ক ইন্টারফেস দিয়ে সজ্জিত করা হয়, যা ওয়ার্কশপ ইন্ডাস্ট্রিয়াল ইথারনেটের সাথে তথ্য পয়েন্ট হিসাবে সংযুক্ত। সরঞ্জাম স্তরটি পুরো নিয়ন্ত্রণ ব্যবস্থার মূল লিঙ্ক যা মূলত ক্ষেত্রের অপারেটিং স্টেশনগুলিকে অন্তর্ভুক্ত করে,মাঠের সরঞ্জাম সনাক্তকরণ ইউনিট (প্রক্সিমিটি সুইচ), ফটো ইলেকট্রিক সুইচ ইত্যাদি), অন্যান্য ক্ষেত্র ইনপুট ডিভাইস (যেমন নিয়ন্ত্রণ বোতাম ইত্যাদি) এবং প্রদর্শন ডিভাইস (যেমন নির্দেশক আলো ইত্যাদি) ।এটা তোলে ক্ষেত্র বাস মাধ্যমে নিয়ন্ত্রণ স্তর মধ্যে পিএলসি সাথে সংযুক্ত করা হয়, পিএলসিতে ইনপুট সংকেত পাঠায় এবং পিএলসি থেকে নিয়ন্ত্রণ নির্দেশাবলী গ্রহণ করে।

পেইন্টিং ইলেকট্রনিক কন্ট্রোল সিস্টেমের নকশা ধাপ, নীতি ও বিষয়বস্তু

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার প্রক্রিয়া নকশার উদ্দেশ্য হল বৈদ্যুতিক নিয়ন্ত্রণ সরঞ্জামের উৎপাদন ও ব্যবহারের প্রয়োজনীয়তা পূরণ করা।বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রামের নকশা এবং বৈদ্যুতিক উপাদানগুলির নির্বাচন সম্পন্ন করার পরে, বৈদ্যুতিক নিয়ন্ত্রণ সরঞ্জামগুলির সামগ্রিক কনফিগারেশন সম্পাদন করা যেতে পারে, অর্থাৎ সাধারণ সমাবেশ ডায়াগ্রাম এবং সাধারণ তারের ডায়াগ্রামের নকশা,এবং তারপর বৈদ্যুতিক সমাবেশ ডায়াগ্রাম এবং প্রতিটি অংশের তারের ডায়াগ্রাম ডিজাইন করা যাবে, এবং উপাদান ক্যাটালগ, ইনপুট এবং আউটপুট লাইন নম্বর এবং প্রতিটি অংশের প্রধান উপাদান তালিকা এবং অন্যান্য প্রযুক্তিগত তথ্য তালিকাভুক্ত করা যেতে পারে, এবং অবশেষে নির্দেশিকা লিখতে পারেন।লেপ বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেমের নকশা নীতি নিম্নরূপঃ: ১) বৈদ্যুতিক নিয়ন্ত্রণ সার্কিটগুলির জন্য লেপ উৎপাদন এবং প্রক্রিয়া প্রয়োজনীয়তা সর্বাধিক করতে; ২) উৎপাদন প্রয়োজনীয়তা পূরণের ভিত্তিতে,কন্ট্রোল সার্কিটকে সহজ এবং লাভজনক করার চেষ্টা করুন; (3) নিয়ন্ত্রণ সার্কিটের নির্ভরযোগ্যতা এবং নিরাপত্তা নিশ্চিত করতে; (4) সহজ অপারেশন এবং রক্ষণাবেক্ষণ।(1) বৈদ্যুতিক নকশা টাস্ক বুক ফর্মুলা২) বৈদ্যুতিক ট্র্যাকশন প্ল্যান এবং নিয়ন্ত্রণ পদ্ধতি নির্ধারণ করতে; ৩) মোটর ক্ষমতা এবং কাঠামো নির্বাচন করতে;4) বৈদ্যুতিক নিয়ন্ত্রণ স্কিম্যাটিক চিত্র এবং প্রধান প্রযুক্তিগত পরামিতি গণনা নকশা৫) বৈদ্যুতিক উপাদান নির্বাচন করা এবং বৈদ্যুতিক উপাদানগুলির একটি তালিকা তৈরি করা; ৬) ডিজাইন গণনার ম্যানুয়াল লিখতে।বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রাম পুরো নকশা কেন্দ্রীয় লিঙ্ক, কারণ বৈদ্যুতিক স্কিম্যাটিক ডায়াগ্রামটি প্রক্রিয়া নকশা এবং অন্যান্য প্রযুক্তিগত তথ্যের রচনা করার ভিত্তি।
